Un examen approfondi des applications spatiales et semi-conductrices
Imaginez-vous à la plage avec votre famille, essayant fièrement de construire le château de sable, celui avec ses tours ambitieuses, ses ponts héroïques et au moins une structure qui défie la gravité. Cela semble plutôt solide. Les enfants sont impressionnés. Un moment, vous croyez avoir réussi.
Puis vous réalisez ceci : sous la surface, ce n’est encore que des grains de sable avec de l’air emprisonné entre eux. Vous pourriez essayer tout : expulser l’air, fusionner les grains ensemble, même réduire toute la structure de 20 %. Les tours risquent de s’affaisser, les murs de se fissurer, et votre chef-d’œuvre architectural admettrait sa défaite. Vous réalisez que malgré sa belle forme, le château de sable n’a jamais été véritablement solide.
C’est, en essence, le défi central de la fabrication additive de céramiques techniques. La pièce imprimée est le château de sable, appelé corps cru (green body). Le frittage est la tentative de le transformer en brique. Et la densification est le moment décisif où les pores doivent disparaître, les particules doivent fusionner, et la pièce doit se rétrécir uniformément, sans gauchissement, fissuration ou effondrement sous son propre poids.
Pourquoi la densification est-elle un problème aussi persistant dans la fabrication additive de céramiques ? Dans quels processus de FA pose-t-elle le plus grand défi ? Et comment les fournisseurs de technologie et les fabricants travaillent-ils pour y surmonter ?
Ce dossier explore ces questions et explique pourquoi, dans la FA de céramiques, réaliser la forme n’est que la moitié de la bataille.
Le défi est de rendre la forme solide
Je suis presque certain que ceux qui ont un jour appelé le post-traitement le « vilain petit secret » de la fabrication additive n’avaient pas la densification en tête. Et pourtant, pour tous ceux qui travaillent sérieusement avec la fabrication additive de céramiques techniques, la densification reste le problème ultime.
Même si je suis d’accord avec mon amie Laura Griffiths pour dire qu’il est temps de se débarrasser de cette expression, peu de situations illustrent mieux la réalité de la FA de céramiques : les opérateurs combattent le matériau à chaque étape du processus, de la poudre à l’impression au frittage. À ce stade, la liberté de conception a déjà été gagnée. L’intégrité matérielle, cependant, est toujours à négocier.
L’objectif de cette étape finale semble au final simple : lors du frittage à haute température, la porosité doit être éliminée du corps « cru » imprimé pour obtenir une pièce céramique dense et haute résistance. En pratique, cet objectif est loin d’être trivial.

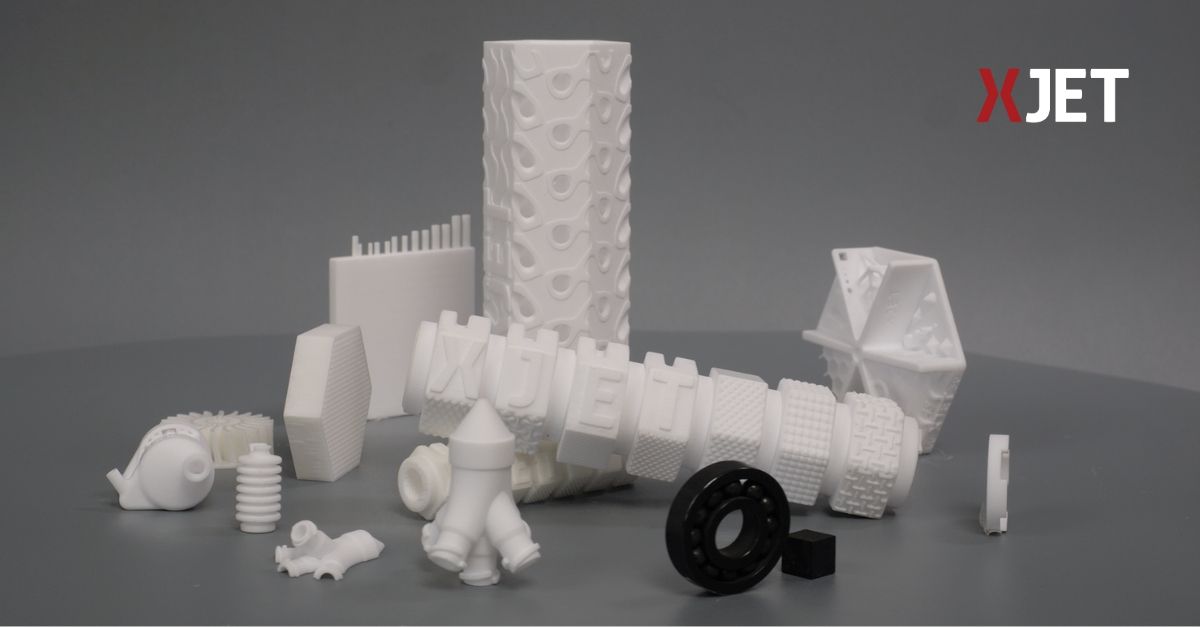

Comme l’explique Guy Zimmerman, CEO de XJet 3D, la densification est particulièrement critique pour les céramiques techniques par rapport aux métaux ou polymères en FA, car « les matériaux céramiques possèdent des points de fusion extrêmement élevés et des liaisons covalentes/ioniques qui résistent intrinsèquement à la diffusion. Dans la fabrication additive, atteindre une densification complète est vital car les céramiques sont naturellement fragiles [ce qui signifie que] toute porosité résiduelle agit comme concentrateur de contrainte, réduisant catastrophiquement la résistance inhérente du matériau, sa conductivité thermique et ses propriétés diélectriques. Contrairement aux métaux, qui peuvent tolérer des imperfections mineures par déformation plastique, les céramiques échouent soudainement et complètement lorsqu’elles sont soumises à des concentrations de contrainte dues à une densification incomplète ».
Cette sensibilité fondamentale à la porosité est également soulignée par Eric Louradour, ingénieur en céramiques chez 3DCeram, qui note que les céramiques, contrairement aux métaux, « ne subissent pas de déformation plastique lorsqu’elles sont soumises à une contrainte mécanique ». En conséquence, « même une très petite quantité de porosité résiduelle peut agir comme site d’initiation de fissure, entraînant une propagation de fissure rapide et catastrophique dans le matériau ».
Cette sensibilité aux défauts ne se limite pas à la porosité en masse. Comme l’explique davantage Malte Hartmann, ingénieur de développement chez Sinto Advanced Ceramics Europe GmbH, « lorsqu’elles sont soumises à des charges mécaniques lourdes, les céramiques montrent un comportement différent de celui des métaux ou des polymères. Les céramiques ne subissent aucune déformation plastique, par conséquent les défauts dans la microstructure (par exemple les vides) ou en surface agissent comme initiateurs de fissures. À leur tour, les surfaces lisses et la haute densité sont des critères de qualité importants dans la fabrication de céramiques ».
En d’autres termes, dans la FA de céramiques, la densification est le moment où une forme prometteuse devient soit un composant fonctionnel, soit retourne tranquillement à la catégorie des pièces bien conçues mais inutilisables.
Dans quels processus de FA pose-t-elle le plus grand défi ?
Sur la base de notre dossier « Impression 3D de céramiques : le paysage manufacturier actuel et le modèle économique qui pilote les applications industrielles », chaque processus de fabrication additive utilisé pour les céramiques techniques fait face à des défis de densification. Cependant, le type et la gravité de ces défis varient selon la technologie.
Tous les processus de FA identifiés dans le dossier (frittage sélectif par laser à base de suspension, frittage par liant (BJ), processus d’extrusion tels que la modélisation de dépôt de matériau fondu/Robocasting, impression par jet direct (DIP) / jet de matériau, stéréolithographie et photopolymérisation en cuve (SLA, DLP, LCD, CLIP, LCM)) produisent un corps cru céramique qui doit être délié et fritté pour devenir dense et fonctionnel.
Le type de défis de densification dépend largement de la façon dont la pièce céramique commence sa vie.
De notre compréhension, dans le frittage par liant, le problème est direct : la faible densité verte entraîne une porosité résiduelle élevée après frittage, même si tout le reste se déroule correctement.
Avec le frittage SLS à base de suspension et la fusion indirecte du lit de poudre, le défi se déplace vers le contrôle du retrait : les pores doivent être éliminés sans que la pièce se fissure ou ne perde sa forme.
Dans les processus de photopolymérisation en cuve, la densification est compromise lors du débindage des polymères, où l’élimination des polymères introduit des pores et un retrait différentiel qui rend difficile une densification uniforme.
Les processus basés sur l’extrusion tels que FDM, robocasting ou DIW commencent avec un autre handicap : les vides entre les couches incorporés dans le corps cru, ce qui signifie que le frittage doit travailler à plein régime pour compenser la porosité initiale élevée.
Et dans le jet de matériau, le problème commence par les gouttelettes : parce que les encres jetables ne peuvent pas transporter beaucoup de matière solide, les particules ne se compactent pas bien, ce qui limite la densité finale.
Nos experts diffèrent dans leurs opinions sur les modes de défaillance de la FA de céramiques les plus directement liés à une densification insuffisante. Ce n’est pas surprenant, étant donné qu’ils travaillent avec différents processus de FA pour produire des pièces céramiques denses.
Louradour fournit une vision indépendante du processus de ces modes de défaillance, en soulignant que la porosité résiduelle reste le facteur de risque dominant. Il explique que « la porosité résiduelle résultant d’un mauvais compactage des particules agit comme un concentrateur de contrainte local fort, réduisant significativement la résistance mécanique et la fiabilité ». Au-delà de la porosité volumique, il souligne que la densification incomplète peut laisser les régions entre les couches mécaniquement faibles, entraînant « des modes de défaillance interfaciale tels que la délamination ou la propagation prématurée de fissures le long des limites des couches. »
De plus, l’utilisation de poudres insuffisamment désagglomérées ou de suspensions avec faible charge de matière solide peut aggraver ces problèmes. Lors du frittage, de telles conditions peuvent induire un retrait différentiel et une densification hétérogène, générant des gradients de contrainte internes dans la pièce. Ces gradients de contrainte augmentent le risque de distorsion, de microfissuration ou de défaillance catastrophique, particulièrement dans les géométries complexes ou les composants de grande taille. »
Au-delà de ces modes de défaillance, Louradour croit que la difficulté de la densification est largement entraînée par la nature intrinsèque du matériau céramique lui-même, le carbure de silicium (SiC) étant généralement considéré comme le matériau le plus difficile à densifier et les céramiques oxydes comme les plus faciles.
Selon Hartmann, « la délamination est le mode de défaillance le plus courant pour les pièces en céramiques FA ». Il croit également que les céramiques non oxydes sont plus exigeantes en termes de conditions de traitement thermique, c’est-à-dire d’atmosphère/pression.
Pour Zimmerman, en revanche, « les pièces en céramique avec une densification insuffisante, caractérisées par des structures poreuses, sont sujettes à l’initiation et la propagation de fissures, en particulier les fissures cachées qui compromettent la fonctionnalité de la pièce sans signes d’avertissement visibles. »
Puisque différentes voies mènent à différents modes de défaillance, comment cela se manifeste-t-il dans les industries clés où les céramiques techniques ajoutent de la valeur ?
Un examen approfondi de la densification dans les pièces en céramique imprimées en 3D produites pour les applications spatiales et semi-conductrices
Lorsqu’il s’agit d’applications spatiales et semi-conductrices, la densification pourrait être une exigence de sécurité critique pour la mission qui pourrait limiter ou favoriser l’adoption de processus d’impression 3D de céramiques. En effet, bien qu’elle ne soit pas toujours l’obstacle principal, la densité complète des pièces en céramique imprimées en 3D reste non négociable.
L’expert en la matière de Sinto Advanced Ceramics Europe GmbH note : « Nous voyons que les facteurs économiques sont considérablement plus entravants pour une application encore plus large de la FA, comparés aux défis techniques. Avec les bonnes technologies de production et le traitement, la densification n’est pas un problème. »
Cela signifie que lorsque la densification est maîtrisée, le coût, l’extensibilité et l’économie de production prennent rapidement le devant de la scène. Cela dit, d’un point de vue manufacturier, Hartmann dit que « la FA à base de suspension (par exemple VPP) a l’avantage d’une taille de grain de départ fine, car l’activité de frittage est liée à la surface, une taille de grain petite est cruciale pour la densification. »
Cependant, les fournisseurs de technologie voient la densification comme le premier filtre que les fabricants appliquent lors de l’évaluation de la FA de céramiques pour la production en série.
Pour l’expert en la matière de 3DCeram, bien que la densification reste « un prérequis critique pour le déploiement industriel de la fabrication additive de céramiques, en particulier dans l’industrie des semi-conducteurs », elle n’est pas le seul facteur façonnant l’adoption. Il souligne que les longs cycles thermiques, l’usinage post-frittage et le besoin de technologies de contrôle de qualité avancées impactent significativement les délais et les coûts de production globaux. En pratique, il soutient que « bien que la densification reste un élément technique clé, c’est l’effet combiné du coût et du délai qui pilote actuellement la viabilité économique de la fabrication additive de céramiques dans les chaînes de production des semi-conducteurs et de l’espace. »
Une vue similaire est soulignée par le CEO de XJet 3D : « Pour les fabricants, la densification est incontestablement le facteur principal que les fabricants évaluent pour les scénarios de production en série et industrielle. L’industrie des semi-conducteurs et de l’aérospatiale exige une densification de 99 % comme exigence non négociable, afin d’éviter le dégazage et la rupture diélectrique. »
Si Zimmerman voit la densification comme le prix d’entrée et non le principal goulot d’étranglement pour que les processus d’impression 3D de céramiques soient utilisés dans ces industries exigeantes, il reconnaît également que ce défi joue un rôle décisif dans les délais et la structure des coûts.
Dans les approches basées sur le frittage, l’atteinte d’une haute densité dépend de cycles thermiques étroitement contrôlés et l’expertise du processus sont des étapes qui peuvent allonger les délais de production.

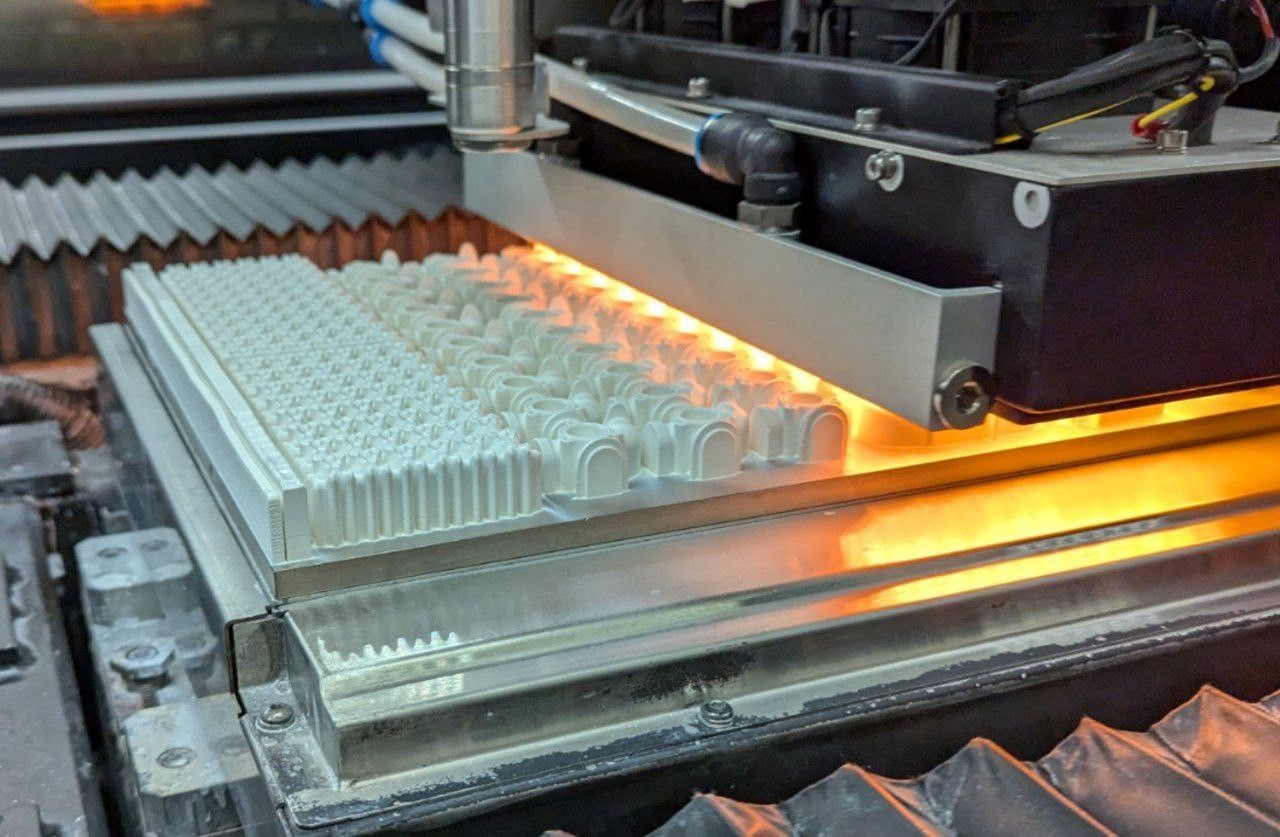

Le CEO souligne cet échange directement : « Pour les technologies basées sur le frittage comme le jet de nanoparticules de XJet, atteindre une haute densité nécessite une performance de frittage finement ajustée qui vient avec l’expertise, une autre étape avant d’obtenir ce ‘ticket d’entrée’. Le processus de XJet le rend beaucoup plus facile, non seulement en ce que la phase de frittage est relativement plus courte, mais aussi en ce que la température de frittage est relativement basse (<1500℃), et le retrait des pièces est isotrope. Cela présente un processus de production global beaucoup plus court, de jours au lieu de semaines, raccourcissant le délai de plusieurs fois tout en réduisant le coût de production global en consommant moins d’énergie, de main-d’œuvre et d’investissement en post-traitement. »
Techniques de densification les plus pertinentes pour les applications spatiales et semi-conductrices
Quel que soit le processus de FA que vous exploitez, trouver la bonne technique de densification pour les applications à enjeux élevés réalisées avec des céramiques techniques revient souvent à la fiabilité, la reproductibilité et le pragmatisme industriel.
Nos échanges avec les experts révèlent que le frittage à haute température reste l’approche la plus largement utilisée pour obtenir des pièces en céramique dense de FA, appréciée pour sa relative simplicité et sa compatibilité avec l’infrastructure industrielle existante.
Comme l’explique Guy Zimmerman, « la technique de densification la plus largement utilisée pour les céramiques de FA est le frittage à l’air ambiant en utilisant des fours à haute température », une méthode qui évite les atmosphères contrôlées ou la pression élevée et garde donc la consommation d’énergie et la complexité du processus en check. Lorsqu’elle est finement ajustée, de telles approches peuvent fournir les niveaux de densité exigés par ces secteurs, Zimmerman notant que plus de 99 % de densité théorique peuvent être atteints sans recourir à des étapes de raffinement supplémentaires.
Même avec cela à l’esprit, pour les environnements particulièrement exigeants, la densification ne s’arrête pas toujours au frittage. Pour Malte Hartmann, « en plus de la densification lors du frittage, le pressage isostatique à chaud est une technique de raffinement courante pour créer des pièces en céramique pour les environnements particulièrement exigeants. »
L’image qui émerge est une stratégie étagée : le frittage comme épine dorsale industrielle, avec le pressage isostatique à chaud appliqué sélectivement où les marges de performance extrême justifient le coût et la complexité ajoutés.
Louradour nuance davantage ce tableau en soulignant que la pertinence des techniques de densification est fortement dépendante du matériau. Pour les céramiques à base de nitrure, il met en avant le frittage à pression gazeuse (GPS) comme « l’une des technologies les plus pertinentes », car la pression appliquée prévient la décomposition tout en permettant des niveaux de densité très élevés. « Le frittage par plasma étincelant (SPS) peut être techniquement attrayant en termes d’efficacité de densification et de contrôle microstructural. Cependant, son applicabilité industrielle reste limitée aujourd’hui en raison de contraintes sur la taille, la géométrie et l’extensibilité des pièces », ajoute-t-il avant de prévenir :
Les céramiques oxydes, en contraste, réagissent généralement bien au frittage conventionnel sans pression à l’air ambiant, avec le pressage isostatique à chaud réservé aux cas où la porosité résiduelle doit être éliminée pour répondre aux exigences strictes des applications semi-conductrices et spatiales. Cela renforce l’idée que les stratégies de densification dans la FA de céramiques sont de plus en plus adaptées, aussi bien à l’application qu’à la chimie du matériau lui-même.
Pourquoi la densification seule ne garantit pas l’acceptation
Si atteindre une haute densité est le ticket d’entrée, la qualification est le véritable test d’endurance pour les pièces en céramique fabriquées par FA destinées aux outils de semi-conducteurs ou à l’équipement spatial. Quel que soit le processus de FA exploité, ce n’est un secret pour personne que le processus est largement reconnu comme rigoureux, chronophage et souvent piloté autant par la documentation que par la performance matérielle.
Fait intéressant: Même si Sinto Advanced Ceramics Europe GmbH soutienne ses clients en cours de route, Malte Hartmann note que dans leur cas, « ils sont généralement la principale force motrice dans cet acte bureaucratique », en ajoutant que la mise en œuvre réussie dans les secteurs de l’espace et des semi-conducteurs est possible, mais rarement rapide.
Du point de vue du fournisseur de technologie, la densité n’est qu’une partie de l’équation. Guy Zimmerman souligne que « la qualification pour les composants en céramique de FA dans ces secteurs est exceptionnellement rigoureuse », s’étendant bien au-delà des propriétés en masse.
L’intégrité de surface, en particulier, devient un facteur décisif : la porosité de surface peut déclencher la contamination des plaquettes dans les environnements semi-conducteurs ou dégrader la performance thermique et électrique dans les systèmes spatiaux. Répondre simultanément aux exigences de densité interne et de qualité de surface est, comme l’explique Zimmerman, l’un des obstacles les plus exigeants de la fabrication avancée.
Pour l’expert en la matière de 3DCeram, les défis de qualification sont encore compliqués par les caractéristiques intrinsèques des processus de FA de céramiques. Il note que la fabrication additive produit « des microstructures non standard, qui doivent être entièrement caractérisées et validées », rendant la qualification « souvent longue et coûteuse. »
Dans les applications semi-conductrices en particulier, des niveaux de pureté extrêmement élevés sont requis, et tout écart lors du débindage ou du frittage peut entraîner des risques de contamination avec des conséquences économiques graves. Pour les applications spatiales, ajoute-t-il, la qualification s’appuie souvent sur des approches statistiques telles que l’analyse de Weibull pour évaluer la fiabilité et la probabilité de défaillance, soulignant que dans les deux secteurs, la densification est scrutée non seulement pour la performance, mais pour la prévisibilité et la reproductibilité au fil du temps.
Dans ce contexte, la densification doit aller au-delà de la fermeture des pores pour fournir un état matériel qui peut survivre à l’examen dans les secteurs où les modes de défaillance ne sont ni graduels ni indulgents, une exigence qui remodèle non seulement les stratégies de qualification, mais aussi la façon dont les technologies de FA de céramiques sont évaluées et sélectionnées en premier lieu.
Notes de l’éditeur
Sinto Advanced Ceramics Europe GmbH est un fabricant contractuel qui fournit des services de fabrication additive pour la production de composants céramiques haute précision.
Avec un focus sur les céramiques techniques, 3DCeram est un fournisseur de solutions de FA alimentées par SLA.
XJET est un fournisseur de solutions de fabrication additive alimentées par la technologie de jet de nanoparticules (NanoParticle Jetting Technology™).
