Débuté en décembre 2018, le projet CLIP FAM (Caractérisation du Lit de Poudre pour la Fabrication Additive Métallique) vient de s’achever. Avec l’objectif final d’appuyer l’émergence d’une norme spécifique sur la poudre, les travaux ont permis de démontrer que dans le respect des bonnes pratiques de recyclage des poudres, leur utilisation permettait de diminuer l’impact environnemental de la technologie de fusion laser sur lit de poudre métallique sans impacter les performances des pièces fabriquées.
Pour rappel, le projet CLIP FAM, financé par la région Normandie et l’Union Européenne, s’articule autour d’un consortium normand : Analyses & Surface, ArianeGroup, CEVAA, CRISMAT, GPM, INSA Rouen Normandie, LMN, MMB Volum-e et NAE. Il doit permettre une meilleure compréhension du rôle joué par les caractéristiques du lit de poudre sur les propriétés générales des pièces métalliques réalisées en fabrication additive.
La Normandie possède des compétences fortes autour de la fabrication additive (FA) avec un positionnement des acteurs sur plusieurs segments de la chaîne de valeur : conception du produit, élaboration de la matière, mise en œuvre et contrôle du produit.
Le projet CLIP FAM comportait 4 livrables :
- Lot 1 : Développer une méthode de caractérisation de l’étalabilité des poudres métalliques pour la fabrication additive (banc d’essai) ;
- Lot 2 : Renforcer la modélisation de l’étalabilité afin d’anticiper une production optimale ;
- Lot 3 : Evaluer l’impact d’une poudre avec une bonne/mauvaise étalabilité sur la pièce produite ;
- Lot 4 : Appuyer l’émergence d’une norme spécifique sur la poudre (volet étalabilité).

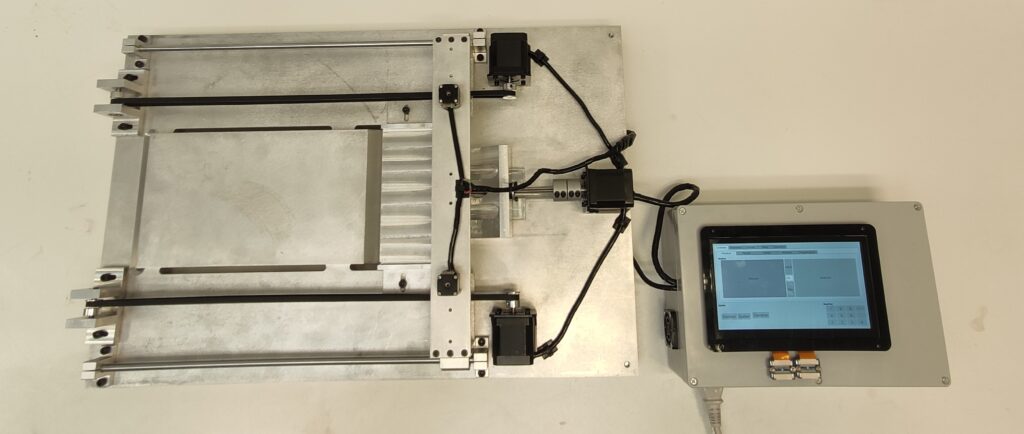

En avril 2021, le banc d’essai permettant la caractérisation de l’étalabilité des poudres métallique pour la fabrication additive était opérationnel et en état de fonctionnement.
Les étapes suivantes visaient à déterminer l’impact du recyclage de la poudre et de l’étalabilité de celle-ci sur la microstructure et les propriétés fonctionnelles de 4 alliages métalliques (Inconel 718, 316L, Ni20Cr et un alliage d’aluminium Haute température l’Al2139).
Aussi, les travaux se sont organisés autour de 3 études différentes :
- L’analyse des microstructures,
- La caractérisation des propriétés mécaniques monotones et cycliques,
- L’étude de la résistance à la corrosion.
Les éprouvettes et échantillons ont tous été fabriqués par les partenaires du projet et selon un référentiel qualité Aérospatial. Par ailleurs, l’influence du parachèvement (usinage et/ou traitement thermique) a été investiguée sur la microstructure et les propriétés fonctionnelles afin de vérifier la possibilité d’optimiser les conditions de fabrication des pièces issues des procédés de fusion laser sur lit de poudre, voire d’augmenter leurs performances.
Les résultats obtenus sont les suivants :
- Microstructure : à l’aide des techniques de caractérisation expérimentales disponibles dans le consortium, une très faible influence du recyclage de la poudre a pu être démontrée tant à l’échelle nanoscopiques sur les phénomènes de ségrégation chimique qu’à l’échelle macroscopique sur les porosités ;
- Résistance à la corrosion : une légère diminution de la résistance à la corrosion est constaté pour les pièces fabriquées avec de la poudre recyclée. Mais cette dégradation est très faible et les performances des échantillons fabriqués par procédé de fusion laser sur lit de poudre demeurent supérieures à celles du même matériau issu d’une fabrication conventionnelle ;
- Propriétés mécaniques : des essais monotones et de fatigue ont été menés. Du fait du faible impact du recyclage sur la microstructure, les matériaux fabriqués avec de la poudre recyclée ne présentent pas de modification importante du comportement mécanique. Pour l’ensemble des alliages étudiés, seule la résistance en fatigue à grand nombre de cycle semble être impactée. Les résultats du projet montrent clairement qu’un usinage ou surfaçage des pièces est l’étape la plus influente sur la durée de vie en fatigue. Dans le cas des matériaux monophasés (316L et Ni20Cr), la réalisation d’un traitement thermique pour une température modérée semble significativement augmenter la résistance en fatigue dans le cas de sollicitations à grand nombre de cycles.
Ainsi, CLIP FAM aura mis en évidence sur plus de 50 recyclages de poudre d’Inco 718 que dans le respect des bonnes pratiques de recyclage des poudres, leur utilisation pour le procédé de fusion laser sur lit de poudre n’impacte pas les performances des pièces fabriquées.
Cette information est en effet primordiale pour augmenter la productivité des partenaires industriels tout en réduisant l’impact environnemental du procédé.
Les résultats en lien avec le parachèvement semblent aussi définir des pistes pour optimiser l’ensemble du cycle de fabrication pour obtenir des pièces plus performantes. Ceci peut ouvrir la voie à une plus grande capacité d’allègement des structures par optimisation topologique.
CLIPFAM a ainsi contribué à faire monter en compétences les acteurs du consortium, les experts en normalisation, mais également l’ensemble de la communauté de la Fabrication Additive.
Normalisation des poudres métalliques
Un bilan des réunions de normalisation a été fait au fur et à mesure de l’avancée des travaux de normalisation.
Ainsi 3 projets de normes sont en cours de rédaction et continueront à être alimentés par les résultats du projet :
- ISO / ASTM 52913 : Caractéristiques et performances du procédé – Méthodes d’essai normalisées pour la caractérisation des propriétés d’écoulement de la poudre
- ISO / ASTM 52913-1 : Corrélation de la mesure du tambour rotatif avec la capacité d’étalement de la poudre dans les machines PBF-LB
- ISO / ASTM 52928 : Assurance qualité des poudres : Powder life cycle management
