Des systèmes UV-LED haute puissance conçus pour l’impression 3D et la photolithographie sans masque



Innovations in Optics, Inc. offre des solutions complètes qui associent des éclairages UV-LED haute puissance à des pilotes/contrôleurs de précision pour les applications de traitement numérique de la lumière (DLP®) en impression 3D et photolithographie sans masque.  La technologie UV-LED offre des avantages plus fiables et plus économiques que les lasers et les lampes à arc des systèmes UV DLP.  La puissance optique de ces systèmes UV-LED peut dépasser 35 watts de flux incident sur la zone active du DLP.

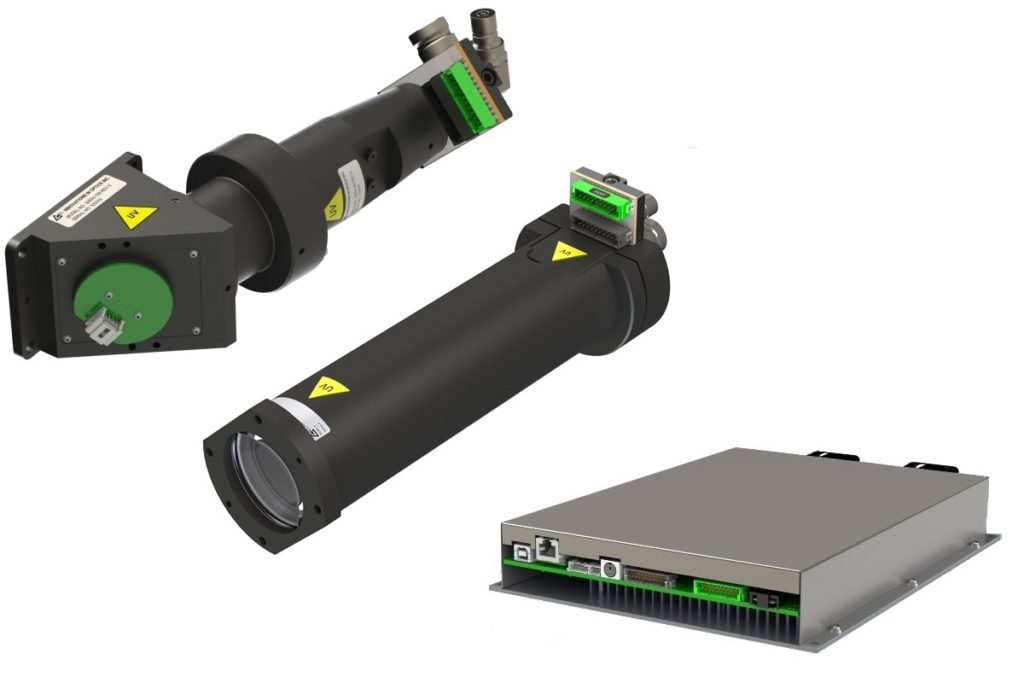

La série 3300 d’illuminateurs UV-LED pour DLP se compose d’un réseau dense de LED UV-LED. Les illuminateurs sont optimisés pour prendre en charge les familles de chipset TI les plus importantes, DLP7000, DLP9000 et DLP9500.

Les longueurs d’onde du centre des LED standard vont de 365 nm à 435 nm.  Des configurations à une ou plusieurs longueurs d’onde sont possibles.  Jusqu’à 18 matrices intégrées dans la matrice UV-LED des éclairages de la série 3300 peuvent être pilotées et modulées indépendamment. Le refroidissement par circulation de liquide permet de faire fonctionner l’ensemble UV-LED à une densité de courant très élevée. Le résultat est un illuminateur UV-LED extrêmement puissant et très uniforme, offrant une vitesse et une résolution sans précédent pour les applications UV DLP.

Les modèles spécifiques pour l’impression 3D de la série 3300 d’illuminateurs disposent d’une correction optique de la distorsion trapézoïdale qui préserve la résolution des pixels, réduit la lumière parasite et améliore le contraste des images. Les modèles utilisés pour la photolithographie sans masque pour la fabrication de cartes de circuits imprimés comportent des réseaux de DEL à longueurs d’onde multiples pour supporter de nombreuses photoréserves allant du film sec à usage général au masque de soudure conventionnel. Une combinaison contrôlable de différentes longueurs d’onde de lumière optimise l’équilibre spectral de l’exposition pour tous les types de matériaux traités aux UV.

La série 5500 de haut-parleurs/contrôleurs numériques est spécialement conçue pour assurer un rendement et une durée de vie maximum des illuminateurs UV-LED de la série 3300 d’Innovations in Optics. Le conducteur/contrôleur fournit un courant précis, indépendant et constant allant jusqu’à 3A par filière pour obtenir des performances optimales. Le contrôle indépendant du courant de chaque filière UV-LED permet d’obtenir des performances et une durée de vie optimales en assurant une densité de courant uniforme sur l’ensemble du réseau de LED. Le système 5500 comprend en outre la possibilité de surveiller un capteur de température installé dans tous les illuminateurs, ainsi qu’une entrée photocapteur pour surveiller le flux lumineux provenant de conceptions d’illuminateurs spécifiques.

Innovations in Optics, Inc. (IOI), fondée en 1993 et située près de Boston, est largement reconnue comme l’un des principaux innovateurs dans les domaines des produits à puce sur panneau à LED haute luminosité (COB) et de l’ingénierie et de la technologie d’éclairage.  Tirant parti d’une approche unique et multidisciplinaire de la conception de systèmes, l’entreprise repousse les limites de la technologie pour développer des produits LED à ultra-haute luminosité à la pointe de l’industrie.  Les moteurs d’éclairage IOI et les systèmes d’éclairage sont dotés d’optiques brevetées et en instance de brevet qui collectent, dirigent et maximisent l’efficacité et l’uniformité du rendement, permettant certaines des solutions les plus révolutionnaires actuelles dans les applications techniques de pointe des sources lumineuses LED.

DLP et le logo DLP® sont des marques déposées de Texas Instruments.
